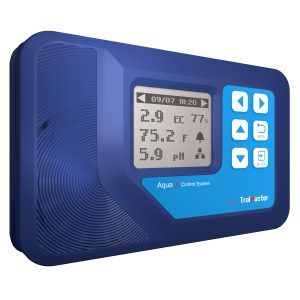

Aqua-X Irrigation Control System （NFS-1）

TrolMaster Aqua-X NFS-1 Irrigation Control System

The TrolMaster Aqua-X NFS-1 is a professional-grade modular irrigation control system designed for precise and flexible management of automated watering systems in indoor cultivation environments.

As the central controller of the Aqua-X system, the NFS-1 can manage up to 30 separate irrigation outputs using compatible 24 V control boards for solenoid valves, 110 V control boards for pumps and compatible program device stations.

The modular design allows irrigation systems to be configured for multiple rooms, nutrient tanks and growing zones. Up to five compatible control modules can be combined within a single NFS-1 system, with a maximum of 30 controllable outputs.

Flexible timer functions provide precise control over irrigation schedules. The system supports both recycling timers and scheduled irrigation events, allowing watering cycles to be adapted to different cultivation strategies.

In addition to irrigation control, the Aqua-X can monitor important nutrient-solution parameters including pH, EC and water temperature when equipped with the appropriate optional sensor board and sensors.

Growing-medium moisture can also be monitored using compatible Water Content Sensors. A single NFS-1 supports up to eight Water Content Sensors, providing additional information for more precise irrigation management.

The included Water Detector provides leak detection and watering confirmation. If an expected watering event is not detected or a leak occurs, the system can provide an alert.

An integrated LCD display and button controls provide direct access to system settings and monitoring information. Data logging and historical information allow irrigation and nutrient conditions to be reviewed over time.

With an internet connection, the free TrolMaster smartphone app provides remote access to system settings, monitoring data, historical charts and alerts from compatible mobile devices.

Key Benefits

• Professional modular irrigation controller
• Central controller for the TrolMaster Aqua-X system
• Control of up to 30 irrigation outputs
• Supports 24 V solenoid valve control
• Supports 110 V pump control
• Suitable for multiple rooms and growing zones
• Recycling timer functionality
• Scheduled irrigation control
• pH monitoring with optional sensors
• EC monitoring with optional sensors
• Water temperature monitoring with optional sensors
• Growing-medium moisture monitoring
• Supports up to 8 Water Content Sensors
• Water leak detection
• Watering confirmation
• LCD display
• Button-based operation
• Data logging
• Historical charts
• Smartphone app access
• Remote alerts
• Expandable modular design

Technical Specifications

• Input voltage: 100–240 V AC, 50/60 Hz
• Maximum controllable outputs: 30
• OA6-24 24 V Control Boards: max. 5 per system*
• OA6-110 110 V Control Boards: max. 5 per system*
• DSP-1 Program Device Stations: max. 5 per system*
• Water Detectors: max. 30 per system
• Water Content Sensors: max. 8 per system
• AMP-2 Sensor Board: max. 1 per system
• PCT-1 or PCT-2 EC/Temperature Sensor: max. 1 per system
• PPH-1 or PPH-2 pH Sensor: max. 1 per system
• Display: LCD
• Data storage / firmware interface: Micro SD
• Maximum Micro SD capacity for firmware updates: 32 GB

*OA6-24, OA6-110 and DSP-1 modules can be combined, but the total number of these control modules must not exceed 5, providing up to 30 outputs.

Scope of Delivery

• 1 × TrolMaster Aqua-X NFS-1 Irrigation Controller
• 1 × WD-1 Water Detector
• 1 × Touch Spot
• 1 × 12 V Power Adapter

TrolMaster Aqua-X NFS-1 Bewässerungssteuerung

Der TrolMaster Aqua-X NFS-1 ist ein professionelles modulares Bewässerungssteuerungssystem zur präzisen und flexiblen Steuerung automatisierter Bewässerungsanlagen in Indoor-Kultivierungsumgebungen.

Als zentrale Steuereinheit des Aqua-X Systems kann der NFS-1 bis zu 30 separate Bewässerungsausgänge über kompatible 24-V-Steuerplatinen für Magnetventile, 110-V-Steuerplatinen für Pumpen und kompatible Program Device Stations verwalten.

Der modulare Aufbau ermöglicht die Konfiguration von Bewässerungssystemen für mehrere Räume, Nährstofftanks und Kultivierungszonen. Bis zu fünf kompatible Steuermodule können innerhalb eines NFS-1 Systems kombiniert werden, wobei insgesamt maximal 30 steuerbare Ausgänge zur Verfügung stehen.

Flexible Timerfunktionen ermöglichen eine präzise Steuerung der Bewässerungszeiten. Das System unterstützt sowohl Intervall-Timer als auch zeitgesteuerte Bewässerungsereignisse und kann dadurch an unterschiedliche Kultivierungsstrategien angepasst werden.

Zusätzlich zur Bewässerungssteuerung kann das Aqua-X wichtige Parameter der Nährlösung wie pH-Wert, EC und Wassertemperatur überwachen, wenn die entsprechenden optionalen Sensorboards und Sensoren angeschlossen sind.

Die Feuchtigkeit des Kultursubstrats kann ebenfalls mit kompatiblen Water Content Sensoren überwacht werden. Ein einzelner NFS-1 unterstützt bis zu acht Water Content Sensoren und liefert dadurch zusätzliche Informationen für ein präziseres Bewässerungsmanagement.

Der mitgelieferte Water Detector ermöglicht sowohl die Erkennung von Wasserlecks als auch die Bestätigung von Bewässerungsvorgängen. Wird eine erwartete Bewässerung nicht erkannt oder tritt ein Leck auf, kann das System eine Warnmeldung ausgeben.

Das integrierte LCD-Display und die Bedientasten ermöglichen direkten Zugriff auf Systemeinstellungen und Messwerte. Datenaufzeichnung und historische Informationen erleichtern die langfristige Auswertung von Bewässerungs- und Nährstoffbedingungen.

Bei bestehender Internetverbindung ermöglicht die kostenlose TrolMaster Smartphone-App den Fernzugriff auf Systemeinstellungen, Überwachungsdaten, historische Diagramme und Warnmeldungen.

Wichtigste Vorteile

• Professionelle modulare Bewässerungssteuerung
• Zentrale Steuereinheit des TrolMaster Aqua-X Systems
• Steuerung von bis zu 30 Bewässerungsausgängen
• Unterstützt 24-V-Magnetventilsteuerung
• Unterstützt 110-V-Pumpensteuerung
• Für mehrere Räume und Kultivierungszonen geeignet
• Intervall-Timer
• Zeitgesteuerte Bewässerung
• pH-Überwachung mit optionalen Sensoren
• EC-Überwachung mit optionalen Sensoren
• Überwachung der Wassertemperatur mit optionalen Sensoren
• Überwachung der Substratfeuchtigkeit
• Unterstützt bis zu 8 Water Content Sensoren
• Wasserleckerkennung
• Bewässerungsbestätigung
• LCD-Display
• Bedienung über Tasten
• Datenaufzeichnung
• Historische Diagramme
• Smartphone-App-Zugriff
• Fernbenachrichtigungen
• Erweiterbarer modularer Aufbau

Technische Daten

• Eingangsspannung: 100–240 V AC, 50/60 Hz
• Maximale Anzahl steuerbarer Ausgänge: 30
• OA6-24 24-V-Steuerplatinen: max. 5 pro System*
• OA6-110 110-V-Steuerplatinen: max. 5 pro System*
• DSP-1 Program Device Stations: max. 5 pro System*
• Water Detector: max. 30 pro System
• Water Content Sensoren: max. 8 pro System
• AMP-2 Sensor Board: max. 1 pro System
• PCT-1 oder PCT-2 EC-/Temperatursensor: max. 1 pro System
• PPH-1 oder PPH-2 pH-Sensor: max. 1 pro System
• Display: LCD
• Datenspeicher / Firmware-Schnittstelle: Micro SD
• Maximale Micro-SD-Kapazität für Firmware-Updates: 32 GB

*OA6-24, OA6-110 und DSP-1 können kombiniert werden, insgesamt dürfen jedoch maximal 5 dieser Steuermodule angeschlossen werden. Dadurch sind bis zu 30 Ausgänge möglich.

Lieferumfang

• 1 × TrolMaster Aqua-X NFS-1 Bewässerungscontroller
• 1 × WD-1 Water Detector
• 1 × Touch Spot
• 1 × 12-V-Netzteil
