CarbonActive EC Silent Box HL 11000m3 500mm 1600Pa

CarbonActive EC Silent Box HL 11000

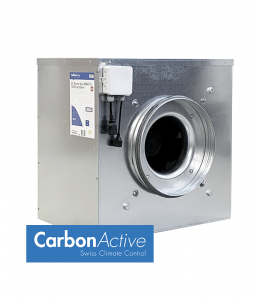

The CarbonActive EC Silent Box HL 11000 is a high-performance, acoustically insulated EC ventilation unit designed for demanding professional intake and exhaust air systems with high airflow resistance.

At the heart of the Silent Box is a high-quality ebm-papst EC centrifugal fan with a backward-curved impeller. The fan is integrated into a compact, acoustically insulated metal housing, allowing straightforward installation directly into existing duct systems.

With an airflow capacity of up to 11,000 m³/h and a maximum pressure of 1600 Pa, the EC Silent Box HL is designed to overcome significant resistance caused by ducting, bends, filters and other ventilation components.

The housing uses melamine acoustic insulation to reduce operating noise, making the Silent Box particularly suitable for installations where high ventilation performance and reduced sound levels are both important.

Advanced EC motor technology provides efficient and continuously adjustable fan control. The backward-curved centrifugal fan combines strong pressure performance with efficient operation and reliable long-term use.

The unit is equipped with a CE appliance connector and RJ45 interface. This enables plug-and-play connection with compatible CarbonActive EC Digital Controllers without complicated additional wiring.

The EC Silent Box can also operate without an external controller, in which case the fan runs continuously at 100% output. A compatible controller is required when variable fan-speed and climate-based regulation are desired.

Key Benefits

• Professional high-performance EC Silent Box
• Airflow capacity up to 11,000 m³/h
• High static pressure up to 1600 Pa
• Acoustically insulated metal housing
• Melamine acoustic insulation
• High-quality ebm-papst EC centrifugal fan
• Backward-curved impeller
• Energy-efficient EC motor technology
• Continuously adjustable with compatible controller
• Suitable for systems with high airflow resistance
• Suitable for intake and exhaust ventilation
• Low sound output
• High pressure reserve
• Integrated motor protection
• Maintenance-free fan design
• CE appliance connector
• RJ45 controller interface
• Plug-and-play with compatible CarbonActive EC Digital Controllers
• Can operate at 100% output without an external controller

Technical Specifications

• Fan manufacturer/model: ebm-papst K3G400-PA27-71
• Airflow: 11,000 m³/h
• Connection diameter: 50 cm
• Maximum pressure: 1600 Pa
• Power consumption: 3350 W
• Current: 5.2 A
• Supply voltage: 380–480 V AC
• Weight: 67 kg
• Dimensions: 84.6 × 80.5 × 80.3 cm
• Installation dimensions: 74.8 × 80.5 × 80.3 cm
• Acoustic insulation: melamine
• Controller connection: RJ45

Without an external controller, the fan operates continuously at 100% output. A compatible controller is required for variable speed and automatic climate control.

CarbonActive EC Silent Box HL 11000

Die CarbonActive EC Silent Box HL 11000 ist eine leistungsstarke, schallisolierte EC-Lüftungseinheit für anspruchsvolle professionelle Zu- und Abluftsysteme mit hohem Luftwiderstand.

Im Zentrum der Silent Box arbeitet ein hochwertiger ebm-papst EC-Radialventilator mit rückwärtsgekrümmtem Laufrad. Der Ventilator ist in einem kompakten und schallisolierten Metallgehäuse integriert und kann dadurch einfach direkt in bestehende Lüftungssysteme eingebaut werden.

Mit einer Luftleistung von bis zu 11.000 m³/h und einem maximalen Druck von 1600 Pa wurde die EC Silent Box HL entwickelt, um hohe Widerstände durch Lüftungsrohre, Bögen, Filter und weitere Komponenten des Lüftungssystems zu überwinden.

Das Gehäuse verfügt über eine Schalldämmung aus Melamin, wodurch die Betriebsgeräusche reduziert werden. Dadurch eignet sich die Silent Box besonders für Installationen, bei denen sowohl eine hohe Lüftungsleistung als auch eine reduzierte Geräuschentwicklung erforderlich sind.

Die moderne EC-Motortechnologie ermöglicht eine effiziente und stufenlose Regelung der Ventilatorleistung. Der rückwärtsgekrümmte Radialventilator kombiniert eine hohe Druckleistung mit effizientem und zuverlässigem Dauerbetrieb.

Das Gerät ist mit einem CE-Gerätestecker und einer RJ45-Schnittstelle ausgestattet. Dadurch können kompatible CarbonActive EC Digital Controller per Plug-and-Play ohne aufwendige zusätzliche Verkabelung angeschlossen werden.

Die EC Silent Box kann auch ohne externen Controller betrieben werden. In diesem Fall läuft der Ventilator dauerhaft mit 100 % Leistung. Für eine variable Drehzahlregelung und automatische Klimasteuerung wird ein kompatibler Controller benötigt.

Wichtigste Vorteile

• Professionelle Hochleistungs-EC-Silent-Box
• Luftleistung bis 11.000 m³/h
• Hoher statischer Druck bis 1600 Pa
• Schallisoliertes Metallgehäuse
• Schalldämmung aus Melamin
• Hochwertiger ebm-papst EC-Radialventilator
• Rückwärtsgekrümmtes Laufrad
• Energieeffiziente EC-Motortechnologie
• Stufenlos regelbar mit kompatiblem Controller
• Für Systeme mit hohem Luftwiderstand geeignet
• Für Zu- und Abluft geeignet
• Niedrige Schallleistung
• Hohe Druckreserve
• Integrierter Motorschutz
• Wartungsfreier Ventilator
• CE-Gerätestecker
• RJ45-Controlleranschluss
• Plug-and-Play mit kompatiblen CarbonActive EC Digital Controllern
• Betrieb ohne externen Controller mit 100 % Leistung möglich

Technische Daten

• Ventilatorhersteller/-modell: ebm-papst K3G400-PA27-71
• Luftleistung: 11.000 m³/h
• Anschlussdurchmesser: 50 cm
• Maximaler Druck: 1600 Pa
• Leistungsaufnahme: 3350 W
• Stromstärke: 5,2 A
• Spannung: 380–480 V AC
• Gewicht: 67 kg
• Abmessungen: 84,6 × 80,5 × 80,3 cm
• Einbaumasse: 74,8 × 80,5 × 80,3 cm
• Schalldämmung: Melamin
• Controlleranschluss: RJ45

Ohne externen Controller läuft der Ventilator dauerhaft mit 100 % Leistung. Für eine variable Drehzahlregelung und automatische Klimasteuerung wird ein kompatibler Controller benötigt.
