Dosatron D3 RE10 VF

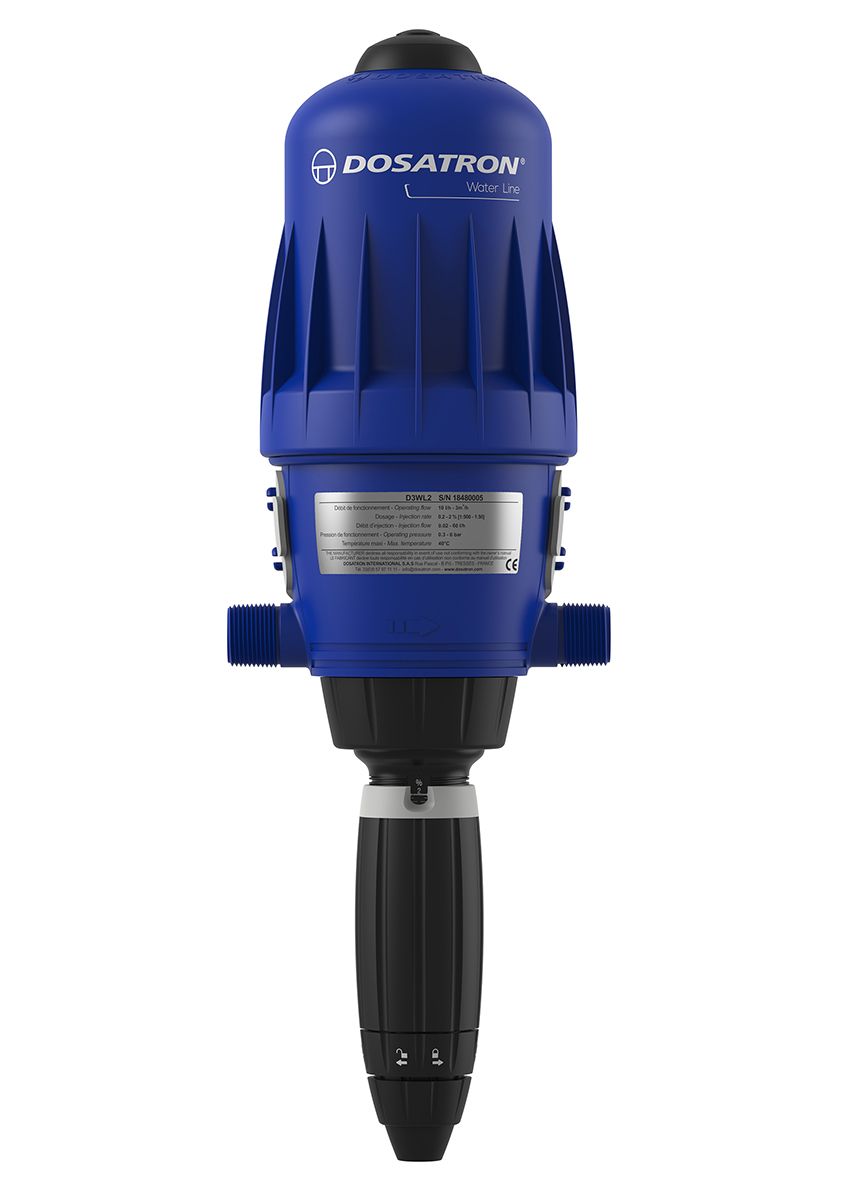

Dosatron D3RE10 Proportional Dosing Pump

The Dosatron D3RE10 is a professional water-powered proportional dosing pump designed for applications requiring precise injection of concentrated additives into a flowing water line.

The pump operates proportionally to the water flow and does not require an electric motor for the dosing process.

With an adjustable injection range of 1–10%, corresponding to a dosing ratio of 1:100 to 1:10, the D3RE10 is designed for applications requiring relatively high concentrations of injected product.

The unit operates across a wide water-flow range from 10 to 3,000 l/h, making it suitable for both lower-flow and larger water-treatment or dosing installations.

Operating water pressure can range from 0.5 to 6 bar, providing flexibility for integration into different pressurised water systems.

Depending on the selected dosing ratio and water flow, concentrated additive injection can range from 0.1 to 300 l/h.

The D3RE10 uses the flow and pressure of the water passing through the unit to drive the dosing mechanism. The selected concentrate is drawn into the pump and injected proportionally into the water stream.

This proportional operating principle means that changes in water flow automatically result in corresponding changes in the amount of concentrate injected, helping maintain the selected dosing ratio.

The pump features an optimised polypropylene body and an ergonomic dosing adjustment system for straightforward configuration.

Injection takes place at the outlet of the pump, while the D3 series is designed to support both micro- and macro-dosing applications depending on the selected configuration.

The standard D3RE10 is equipped with seals suitable for acidic and alkaline additives.

Optional configurations are available for more demanding chemical applications, including a PVDF housing for highly concentrated acids and other aggressive concentrates.

Additional options include special seals for highly concentrated acids and kits for dosing viscous additives.

Key Benefits

• Professional proportional dosing pump
• Water-powered operation
• No electric motor required for dosing
• Adjustable injection range: 1–10%
• Dosing ratio: 1:100–1:10
• Water flow range: 10–3,000 l/h
• Operating pressure: 0.5–6 bar
• Concentrated additive injection: 0.1–300 l/h
• Automatic proportional dosing according to water flow
• Maintains the selected dosing ratio
• Optimised pump design
• Polypropylene pump body
• Ergonomic dosing adjustment
• Injection at pump outlet
• Suitable for micro- and macro-dosing applications
• Standard seals for acidic additives
• Standard seals for alkaline additives
• Optional integrated bypass
• Optional PVDF version for aggressive concentrates
• Options available for highly concentrated acids
• Options available for viscous additives

Technical Specifications

• Brand: Dosatron
• Model: D3RE10
• Product type: proportional dosing pump
• Operating principle: water-powered proportional dosing
• Injection range: 1–10%
• Dosing ratio: 1:100–1:10
• Water flow range: 10–3,000 l/h
• Operating water pressure: 0.5–6 bar
• Concentrated additive injection rate: 0.1–300 l/h
• Stroke volume: approx. 0.53 L
• Connections: NPT-BSP 3/4" male / Ø 20 × 27 mm
• Suction hose: PVC Ø 16 × 22 mm
• Suction hose length: 1.75 m
• Pump body: polypropylene
• Injection position: outlet
• Acid additive seals: standard
• Alkaline additive seals: standard
• Electricity required for dosing: no

Dosatron D3RE10 Proportionale Dosierpumpe

Die Dosatron D3RE10 ist eine professionelle wasserbetriebene proportionale Dosierpumpe für Anwendungen, bei denen konzentrierte Zusatzstoffe präzise in eine fliessende Wasserleitung dosiert werden müssen.

Die Pumpe arbeitet proportional zum Wasserdurchfluss und benötigt für den Dosiervorgang keinen Elektromotor.

Mit einem einstellbaren Dosierbereich von 1–10 %, entsprechend einem Dosierverhältnis von 1:100 bis 1:10, wurde die D3RE10 für Anwendungen entwickelt, bei denen vergleichsweise hohe Konzentrationen des dosierten Produkts erforderlich sind.

Das Gerät arbeitet innerhalb eines breiten Wasserdurchflussbereichs von 10 bis 3.000 l/h und eignet sich dadurch sowohl für kleinere Durchflussmengen als auch für grössere Wasserbehandlungs- und Dosierinstallationen.

Der Betriebswasserdruck kann zwischen 0,5 und 6 bar liegen und ermöglicht dadurch eine flexible Integration in unterschiedliche druckbeaufschlagte Wassersysteme.

Abhängig vom eingestellten Dosierverhältnis und Wasserdurchfluss können konzentrierte Zusatzstoffe mit einer Menge von 0,1 bis 300 l/h dosiert werden.

Die D3RE10 nutzt den Durchfluss und Druck des durch die Einheit strömenden Wassers zum Antrieb des Dosiermechanismus. Das ausgewählte Konzentrat wird angesaugt und proportional in den Wasserstrom dosiert.

Durch dieses proportionale Funktionsprinzip führen Veränderungen des Wasserdurchflusses automatisch zu einer entsprechenden Anpassung der dosierten Konzentratmenge, wodurch das eingestellte Dosierverhältnis aufrechterhalten wird.

Die Pumpe verfügt über ein optimiertes Polypropylengehäuse und eine ergonomische Dosierverstellung für eine unkomplizierte Einstellung.

Die Einspritzung erfolgt am Ausgang der Pumpe. Die D3-Serie wurde je nach Konfiguration sowohl für Mikro- als auch für Makrodosierungsanwendungen entwickelt.

Die Standardausführung der D3RE10 ist mit Dichtungen für saure und alkalische Zusatzstoffe ausgestattet.

Für anspruchsvollere chemische Anwendungen stehen optionale Konfigurationen zur Verfügung, darunter ein PVDF-Gehäuse für hochkonzentrierte Säuren und weitere aggressive Konzentrate.

Zusätzliche Optionen umfassen spezielle Dichtungen für hochkonzentrierte Säuren sowie Kits zur Dosierung viskoser Zusatzstoffe.

Wichtigste Vorteile

• Professionelle proportionale Dosierpumpe
• Wasserbetriebene Funktionsweise
• Kein Elektromotor für die Dosierung erforderlich
• Einstellbarer Dosierbereich: 1–10 %
• Dosierverhältnis: 1:100–1:10
• Wasserdurchfluss: 10–3.000 l/h
• Betriebsdruck: 0,5–6 bar
• Dosierung konzentrierter Zusatzstoffe: 0,1–300 l/h
• Automatische proportionale Dosierung entsprechend dem Wasserdurchfluss
• Hält das eingestellte Dosierverhältnis
• Optimierte Pumpenkonstruktion
• Pumpengehäuse aus Polypropylen
• Ergonomische Dosierverstellung
• Einspritzung am Pumpenausgang
• Für Mikro- und Makrodosierung geeignet
• Standarddichtungen für saure Zusatzstoffe
• Standarddichtungen für alkalische Zusatzstoffe
• Optionaler integrierter Bypass
• Optionale PVDF-Ausführung für aggressive Konzentrate
• Optionen für hochkonzentrierte Säuren verfügbar
• Optionen für viskose Zusatzstoffe verfügbar

Technische Daten

• Marke: Dosatron
• Modell: D3RE10
• Produkttyp: proportionale Dosierpumpe
• Funktionsprinzip: wasserbetriebene proportionale Dosierung
• Dosierbereich: 1–10 %
• Dosierverhältnis: 1:100–1:10
• Wasserdurchfluss: 10–3.000 l/h
• Betriebswasserdruck: 0,5–6 bar
• Dosierung konzentrierter Zusatzstoffe: 0,1–300 l/h
• Hubvolumen: ca. 0,53 L
• Anschlüsse: NPT-BSP 3/4" Aussengewinde / Ø 20 × 27 mm
• Ansaugschlauch: PVC Ø 16 × 22 mm
• Ansaugschlauchlänge: 1,75 m
• Pumpengehäuse: Polypropylen
• Einspritzposition: Ausgang
• Dichtungen für saure Zusatzstoffe: serienmässig
• Dichtungen für alkalische Zusatzstoffe: serienmässig
• Strom für Dosierung erforderlich: nein
