Dosatron D3 RE25 IE VF

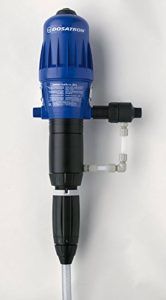

Dosatron D3RE25IE Proportional Dosing Pump

The Dosatron D3RE25IE is a professional water-powered proportional dosing pump designed for applications requiring high concentrations of injected additives.

The pump operates directly from water pressure and does not require electricity for the dosing process.

As water flows through the unit, the hydraulic mechanism draws the concentrated additive into the pump and injects it proportionally into the water stream.

The amount of concentrate injected remains proportional to the volume of water passing through the pump, helping maintain the selected dosing ratio even when the water flow changes.

With an adjustable injection range of 5–25%, corresponding to a dosing ratio of 1:20 to 1:4, the D3RE25IE is designed for applications requiring significantly higher additive concentrations than conventional low-percentage proportional dosing pumps.

The unit operates across a water-flow range of 10–2,000 l/h and an operating water pressure range of 0.5–4 bar.

The D3RE25IE features external injection. This configuration separates the injection point from the hydraulic motor and is particularly useful for applications involving demanding concentrates.

The pump features an optimised polypropylene body and an ergonomic external dosing adjustment system for straightforward configuration.

A 3/4" male connection allows integration into compatible water lines and dosing installations.

The unit is supplied with a PVC suction hose for drawing concentrated product from a separate container.

Standard configurations are available with seals suitable for acidic and alkaline additives.

For more aggressive concentrates, an optional PVDF housing and specialised seals for highly concentrated acids are available.

An optional integrated bypass can also be used to manually activate or stop additive suction without changing the selected dosing setting.

The combination of water-powered operation, high dosing concentration and external injection makes the D3RE25IE particularly suitable for demanding proportional dosing applications.

Key Benefits

• Professional proportional dosing pump
• Water-powered operation
• No electricity required for dosing
• External injection
• Adjustable injection range: 5–25%
• Dosing ratio: 1:20–1:4
• Water flow range: 10–2,000 l/h
• Operating pressure: 0.5–4 bar
• Automatic proportional dosing
• Dosing follows the water flow
• High-concentration dosing capability
• Optimised pump design
• Polypropylene pump body
• Ergonomic dosing adjustment
• 3/4" male connection
• PVC suction hose included
• Standard configurations for acidic additives
• Standard configurations for alkaline additives
• Optional integrated bypass
• Optional PVDF housing
• Special seals available for highly concentrated acids
• Suitable for micro- and macro-dosing applications

Technical Specifications

• Brand: Dosatron
• Model: D3RE25IE
• Product type: proportional dosing pump
• Operating principle: water-powered proportional dosing
• Injection system: external injection
• Injection range: 5–25%
• Dosing ratio: 1:20–1:4
• Water flow range: 10–2,000 l/h
• Operating water pressure: 0.5–4 bar
• Stroke volume: approx. 0.53 L
• Connections: NPT-BSP 3/4" male / Ø 20 × 27 mm
• Suction hose: PVC Ø 16 × 22 mm
• Suction hose length: 1.75 m
• Pump body: polypropylene
• Electricity required for dosing: no
• Acidic additive seals: available as standard configuration
• Alkaline additive seals: available as standard configuration
• Integrated bypass: optional
• PVDF housing: optional
• High-concentration acid seals: optional

Dosatron D3RE25IE Proportionale Dosierpumpe

Die Dosatron D3RE25IE ist eine professionelle wasserbetriebene proportionale Dosierpumpe für Anwendungen, bei denen hohe Konzentrationen von Zusatzstoffen dosiert werden müssen.

Die Pumpe wird direkt durch den Wasserdruck angetrieben und benötigt für den Dosiervorgang keinen Strom.

Während das Wasser durch das Gerät fliesst, saugt der hydraulische Mechanismus das konzentrierte Produkt an und dosiert es proportional in den Wasserstrom.

Die dosierte Konzentratmenge bleibt proportional zum Wasservolumen, das durch die Pumpe fliesst. Dadurch wird das eingestellte Dosierverhältnis auch bei Veränderungen des Wasserdurchflusses unterstützt.

Mit einem einstellbaren Dosierbereich von 5–25 %, entsprechend einem Dosierverhältnis von 1:20 bis 1:4, wurde die D3RE25IE für Anwendungen entwickelt, bei denen deutlich höhere Zusatzstoffkonzentrationen als bei herkömmlichen proportionalen Niedrigdosierpumpen erforderlich sind.

Das Gerät arbeitet innerhalb eines Wasserdurchflussbereichs von 10–2.000 l/h und eines Betriebswasserdrucks von 0,5–4 bar.

Die D3RE25IE verfügt über eine externe Injektion. Bei dieser Konstruktion ist der Injektionspunkt vom hydraulischen Motor getrennt, was besonders bei anspruchsvollen Konzentraten von Vorteil ist.

Die Pumpe verfügt über ein optimiertes Polypropylengehäuse und eine ergonomische externe Dosierverstellung für eine unkomplizierte Einstellung.

Ein 3/4"-Aussengewinde ermöglicht die Integration in kompatible Wasserleitungen und Dosieranlagen.

Das Gerät wird mit einem PVC-Ansaugschlauch geliefert, über den das konzentrierte Produkt aus einem separaten Behälter angesaugt wird.

Standardkonfigurationen sind mit geeigneten Dichtungen für saure und alkalische Zusatzstoffe erhältlich.

Für aggressivere Konzentrate stehen optional ein PVDF-Gehäuse sowie spezielle Dichtungen für hochkonzentrierte Säuren zur Verfügung.

Ein optionaler integrierter Bypass ermöglicht zusätzlich das manuelle Ein- und Ausschalten der Produktansaugung, ohne die eingestellte Dosierung zu verändern.

Die Kombination aus wasserbetriebenem Betrieb, hoher Dosierkonzentration und externer Injektion macht die D3RE25IE besonders für anspruchsvolle proportionale Dosieranwendungen geeignet.

Wichtigste Vorteile

• Professionelle proportionale Dosierpumpe
• Wasserbetriebene Funktionsweise
• Kein Strom für die Dosierung erforderlich
• Externe Injektion
• Einstellbarer Dosierbereich: 5–25 %
• Dosierverhältnis: 1:20–1:4
• Wasserdurchfluss: 10–2.000 l/h
• Betriebsdruck: 0,5–4 bar
• Automatische proportionale Dosierung
• Dosierung folgt dem Wasserdurchfluss
• Für hohe Dosierkonzentrationen geeignet
• Optimierte Pumpenkonstruktion
• Pumpengehäuse aus Polypropylen
• Ergonomische Dosierverstellung
• 3/4"-Aussengewinde
• PVC-Ansaugschlauch inklusive
• Standardkonfigurationen für saure Zusatzstoffe
• Standardkonfigurationen für alkalische Zusatzstoffe
• Optionaler integrierter Bypass
• Optionales PVDF-Gehäuse
• Spezielle Dichtungen für hochkonzentrierte Säuren verfügbar
• Für Mikro- und Makrodosierung geeignet

Technische Daten

• Marke: Dosatron
• Modell: D3RE25IE
• Produkttyp: proportionale Dosierpumpe
• Funktionsprinzip: wasserbetriebene proportionale Dosierung
• Injektionssystem: externe Injektion
• Dosierbereich: 5–25 %
• Dosierverhältnis: 1:20–1:4
• Wasserdurchfluss: 10–2.000 l/h
• Betriebswasserdruck: 0,5–4 bar
• Hubvolumen: ca. 0,53 L
• Anschlüsse: NPT-BSP 3/4" Aussengewinde / Ø 20 × 27 mm
• Ansaugschlauch: PVC Ø 16 × 22 mm
• Ansaugschlauchlänge: 1,75 m
• Pumpengehäuse: Polypropylen
• Strom für Dosierung erforderlich: nein
• Dichtungen für saure Zusatzstoffe: als Standardkonfiguration verfügbar
• Dichtungen für alkalische Zusatzstoffe: als Standardkonfiguration verfügbar
• Integrierter Bypass: optional
• PVDF-Gehäuse: optional
• Dichtungen für hochkonzentrierte Säuren: optional
