GSE EC-Lüftungssteuerung mit LCD Display

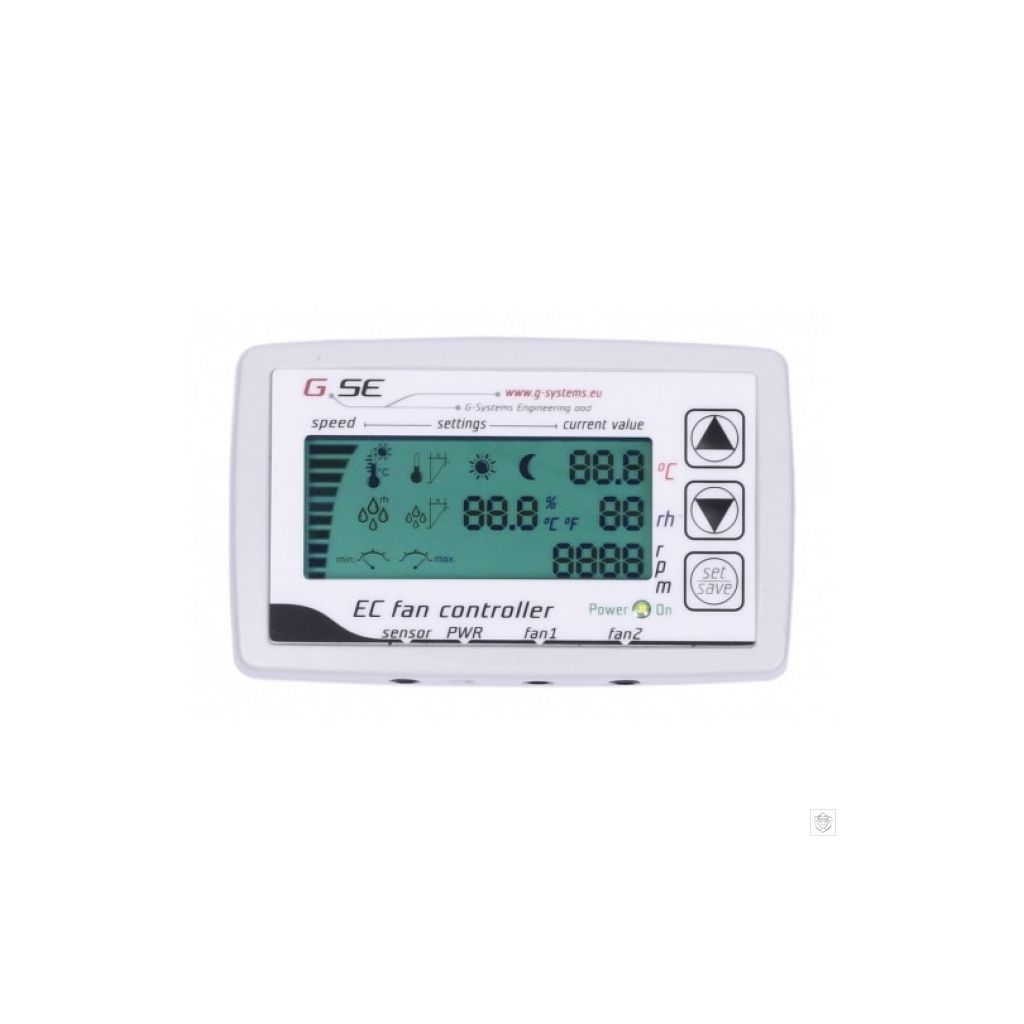

GSE EC Fan Controller with LCD Display

The GSE EC Fan Controller with LCD Display is an advanced climate controller designed for precise management of compatible EC intake and exhaust fans in indoor cultivation environments.

The integrated LCD display provides a clear overview of current temperature, relative humidity and fan speed. Fan speed is displayed both graphically and digitally in RPM, allowing important climate and ventilation values to be monitored directly from the controller.

An external sensor continuously measures temperature, humidity and light. The integrated light sensor automatically detects day and night conditions, allowing separate climate settings to be configured for each phase.

Temperature, humidity, temperature hysteresis, humidity hysteresis, minimum fan speed and maximum fan speed can be adjusted separately for day and night operation. This provides precise control over ventilation throughout the complete lighting cycle.

The controller also supports adjustable negative pressure by regulating the relationship between intake and exhaust fan performance. This helps maintain controlled airflow within the cultivation environment.

Minimum and maximum fan speeds can be configured to prevent ventilation from dropping below or exceeding the desired level. This allows a balance between climate stability, airflow and fan noise.

The controller supports 0–10 V or PWM output signals, providing compatibility with different EC ventilation systems. Multiple compatible EC fans can be controlled using the appropriate connections and adapters.

The sensor is equipped with a long connection cable for flexible positioning within the cultivation area. Various connection cables and adapters are supplied for integration with compatible EC ventilation equipment.

Key Benefits

• Advanced controller for EC ventilation fans
• Clear LCD display
• Permanent temperature display
• Permanent humidity display
• Graphical and digital fan-speed display in RPM
• External temperature, humidity and light sensor
• Automatic day/night detection
• Separate climate settings for day and night
• Adjustable temperature
• Adjustable temperature hysteresis
• Adjustable relative humidity
• Adjustable humidity hysteresis
• Adjustable minimum fan speed
• Adjustable maximum fan speed
• Adjustable negative pressure
• 0–10 V or PWM output signal
• Control of intake and exhaust ventilation
• Adjustable day/night switching delay
• Adjustable light-sensor switching threshold
• Multiple compatible EC fans can be controlled
• Factory settings can be restored
• Adjustable LCD backlight

Technical Specifications

• Temperature setting range: 15–35°C
• Temperature hysteresis: 1–5°C
• Humidity setting range: 0–100% RH
• Humidity hysteresis: 1–20% RH
• Minimum fan speed: Off or 1–100%
• Maximum fan speed: 10–100%
• Negative pressure adjustment: 0 to -50%
• Output signal: selectable 0–10 V or PWM
• Operating voltage: 12 V DC
• Current consumption: 35 mA
• Protection rating: IP20
• Dimensions: 14 × 7.5 × 3.5 cm
• Sensor cable: approx. 4 m

Scope of Delivery

• 1 × GSE EC Fan Controller with LCD Display
• 1 × temperature, humidity and light sensor
• Connection cables for compatible EC fans
• EC connection adapters
• Mounting accessories
• Operating instructions
• Power supply, depending on product version

Designed exclusively for compatible EC ventilation fans.

GSE EC-Lüftungssteuerung mit LCD-Display

Die GSE EC-Lüftungssteuerung mit LCD-Display ist ein fortschrittlicher Klimaregler zur präzisen Steuerung kompatibler EC-Zuluft- und Abluftventilatoren in Indoor-Kultivierungsumgebungen.

Das integrierte LCD-Display bietet eine übersichtliche Darstellung der aktuellen Temperatur, relativen Luftfeuchtigkeit und Ventilatordrehzahl. Die Drehzahl wird sowohl grafisch als auch digital in RPM angezeigt, sodass wichtige Klima- und Lüftungswerte direkt am Controller überwacht werden können.

Ein externer Sensor misst kontinuierlich Temperatur, Luftfeuchtigkeit und Licht. Über den integrierten Lichtsensor erkennt der Controller automatisch Tag- und Nachtbedingungen und ermöglicht separate Klimaeinstellungen für beide Phasen.

Temperatur, Luftfeuchtigkeit, Temperaturhysterese, Feuchtigkeitshysterese sowie minimale und maximale Ventilatordrehzahl können separat für den Tag- und Nachtbetrieb eingestellt werden. Dadurch lässt sich die Lüftung während des gesamten Beleuchtungszyklus präzise steuern.

Der Controller unterstützt zusätzlich eine einstellbare Unterdruckregelung, indem das Verhältnis zwischen Zu- und Abluftleistung angepasst wird. Dadurch kann ein kontrollierter Luftstrom innerhalb der Kultivierungsumgebung aufrechterhalten werden.

Minimale und maximale Ventilatordrehzahlen können individuell definiert werden, sodass die Lüftungsleistung weder unter noch über die gewünschten Werte fällt. Dies ermöglicht eine ausgewogene Abstimmung zwischen Klimastabilität, Luftbewegung und Geräuschentwicklung.

Der Controller unterstützt wahlweise ein 0–10-V- oder PWM-Ausgangssignal und ist dadurch mit unterschiedlichen EC-Lüftungssystemen kompatibel. Mit den entsprechenden Anschlüssen und Adaptern können mehrere kompatible EC-Ventilatoren gesteuert werden.

Der Sensor verfügt über ein langes Anschlusskabel für eine flexible Positionierung im Kultivierungsbereich. Verschiedene Anschlusskabel und Adapter ermöglichen die Integration mit kompatiblen EC-Lüftungsgeräten.

Wichtigste Vorteile

• Fortschrittliche Steuerung für EC-Ventilatoren
• Übersichtliches LCD-Display
• Permanente Temperaturanzeige
• Permanente Luftfeuchtigkeitsanzeige
• Grafische und digitale Drehzahlanzeige in RPM
• Externer Temperatur-, Feuchtigkeits- und Lichtsensor
• Automatische Tag-/Nacht-Erkennung
• Separate Klimaeinstellungen für Tag und Nacht
• Einstellbare Temperatur
• Einstellbare Temperaturhysterese
• Einstellbare relative Luftfeuchtigkeit
• Einstellbare Feuchtigkeitshysterese
• Einstellbare Mindestdrehzahl
• Einstellbare Maximaldrehzahl
• Einstellbare Unterdruckregelung
• Wahlweise 0–10-V- oder PWM-Ausgangssignal
• Steuerung von Zu- und Abluft
• Einstellbare Verzögerung der Tag-/Nacht-Umschaltung
• Einstellbare Schaltschwelle des Lichtsensors
• Steuerung mehrerer kompatibler EC-Ventilatoren möglich
• Werkseinstellungen wiederherstellbar
• Einstellbare Display-Hintergrundbeleuchtung

Technische Daten

• Temperatureinstellbereich: 15–35 °C
• Temperaturhysterese: 1–5 °C
• Luftfeuchtigkeitsbereich: 0–100 % RH
• Feuchtigkeitshysterese: 1–20 % RH
• Mindestdrehzahl: Aus oder 1–100 %
• Maximaldrehzahl: 10–100 %
• Unterdruckeinstellung: 0 bis -50 %
• Ausgangssignal: wahlweise 0–10 V oder PWM
• Betriebsspannung: 12 V DC
• Stromaufnahme: 35 mA
• Schutzart: IP20
• Abmessungen: 14 × 7,5 × 3,5 cm
• Sensorkabel: ca. 4 m

Lieferumfang

• 1 × GSE EC-Lüftungssteuerung mit LCD-Display
• 1 × Temperatur-, Luftfeuchtigkeits- und Lichtsensor
• Anschlusskabel für kompatible EC-Ventilatoren
• EC-Anschlussadapter
• Montagezubehör
• Bedienungsanleitung
• Netzteil, abhängig von der Produktausführung

Ausschliesslich für kompatible EC-Ventilatoren geeignet.
