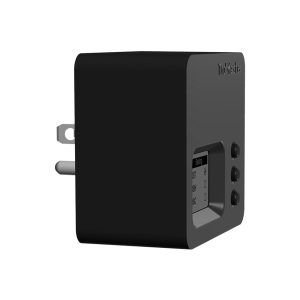

TrolMaster DSV-1 Low-Volt Station

The TrolMaster DSV-1 is a low-voltage output control module designed for integration with compatible TrolMaster Hydro-X and Aqua-X control systems.

The module allows low-voltage equipment to be connected directly to the TrolMaster control system. It can be assigned as a temperature, humidity, CO₂ or timer device module, providing flexible control for different environmental and irrigation applications.

Selectable output voltages allow the DSV-1 to operate compatible devices requiring 12 V or 24 V AC/DC power.

This makes the module suitable for controlling a wide range of low-voltage equipment, including solenoids, valves, audio-visual alarms and other compatible devices that operate within the supported voltage range.

Once configured, the DSV-1 automatically activates the connected low-voltage device according to the assigned control function and settings of the connected TrolMaster system.

An integrated LCD display provides convenient access to operating information and simplifies configuration directly at the module.

For additional control, the top button can be pressed and held to manually override the module and switch the connected device ON or OFF when required.

The DSV-1 connects seamlessly with compatible TrolMaster systems through RJ12 connections. The supplied cables and T-splitter provide the components required for integration into the control network.

Key Benefits

• Low-voltage output control module
• Compatible with Hydro-X
• Compatible with Aqua-X
• Multiple selectable output voltages
• Supports 12 V AC/DC devices
• Supports 24 V AC/DC devices
• Can be assigned as a temperature device module
• Can be assigned as a humidity device module
• Can be assigned as a CO₂ device module
• Can be assigned as a timer device module
• Suitable for compatible solenoids and valves
• Suitable for audio-visual alarms
• Integrated LCD display
• Manual ON/OFF override
• RJ12 connection
• Plug & Play installation
• Multiple-purpose assignment

Technical Specifications

• Input voltage: 100–240 V AC, 50/60 Hz
• Output: 24 V DC / 24 V AC, 0.25 A
• Output: 12 V DC / 12 V AC, 0.5 A
• Operating temperature: 0–50°C
• Maximum operating humidity: 90%
• Display: LCD
• Connection system: RJ12
• Manual override: ON / OFF
• Plug & Play: yes

Scope of Delivery

• 1 × TrolMaster DSV-1 Low-Volt Station
• 1 × RJ12 cable, approx. 4.88 m
• 1 × RJ12 cable, approx. 1.22 m
• 1 × RJ12 T-Splitter

TrolMaster DSV-1 Low-Volt Station

Der TrolMaster DSV-1 ist ein Niedervolt-Ausgangsmodul zur Integration in kompatible TrolMaster Hydro-X und Aqua-X Steuerungssysteme.

Das Modul ermöglicht den direkten Anschluss von Niedervolt-Geräten an das TrolMaster Steuerungssystem. Der DSV-1 kann als Temperatur-, Luftfeuchtigkeits-, CO₂- oder Timer-Gerätemodul zugewiesen werden und bietet dadurch flexible Steuerungsmöglichkeiten für unterschiedliche Klima- und Bewässerungsanwendungen.

Wählbare Ausgangsspannungen ermöglichen die Steuerung kompatibler Geräte, die mit 12 V oder 24 V AC/DC betrieben werden.

Dadurch eignet sich das Modul für unterschiedliche Niedervolt-Geräte wie Magnetventile, Ventile, akustische und optische Alarmgeräte sowie weitere kompatible Geräte innerhalb des unterstützten Spannungsbereichs.

Nach der Konfiguration aktiviert der DSV-1 das angeschlossene Niedervolt-Gerät automatisch entsprechend der zugewiesenen Steuerungsfunktion und den Einstellungen des verbundenen TrolMaster Systems.

Das integrierte LCD-Display ermöglicht eine komfortable Anzeige der Betriebsinformationen und erleichtert die Konfiguration direkt am Modul.

Für zusätzliche Kontrolle kann die obere Taste gedrückt und gehalten werden, um das Modul manuell zu übersteuern und das angeschlossene Gerät bei Bedarf ein- oder auszuschalten.

Der DSV-1 lässt sich über RJ12-Verbindungen nahtlos in kompatible TrolMaster Systeme integrieren. Die mitgelieferten Kabel und der T-Splitter stellen die erforderlichen Komponenten für die Integration in das Steuerungsnetzwerk bereit.

Wichtigste Vorteile

• Niedervolt-Ausgangsmodul
• Kompatibel mit Hydro-X
• Kompatibel mit Aqua-X
• Mehrere wählbare Ausgangsspannungen
• Unterstützt 12-V-AC/DC-Geräte
• Unterstützt 24-V-AC/DC-Geräte
• Als Temperatur-Gerätemodul konfigurierbar
• Als Luftfeuchtigkeits-Gerätemodul konfigurierbar
• Als CO₂-Gerätemodul konfigurierbar
• Als Timer-Gerätemodul konfigurierbar
• Für kompatible Magnetventile und Ventile geeignet
• Für akustische und optische Alarmgeräte geeignet
• Integriertes LCD-Display
• Manuelle ON/OFF-Übersteuerung
• RJ12-Anschluss
• Plug-&-Play-Installation
• Flexible Funktionszuweisung

Technische Daten

• Eingangsspannung: 100–240 V AC, 50/60 Hz
• Ausgang: 24 V DC / 24 V AC, 0,25 A
• Ausgang: 12 V DC / 12 V AC, 0,5 A
• Betriebstemperatur: 0–50 °C
• Maximale Betriebsfeuchtigkeit: 90 %
• Display: LCD
• Verbindungssystem: RJ12
• Manuelle Übersteuerung: ON / OFF
• Plug & Play: ja

Lieferumfang

• 1 × TrolMaster DSV-1 Low-Volt Station
• 1 × RJ12-Kabel, ca. 4,88 m
• 1 × RJ12-Kabel, ca. 1,22 m
• 1 × RJ12 T-Splitter
