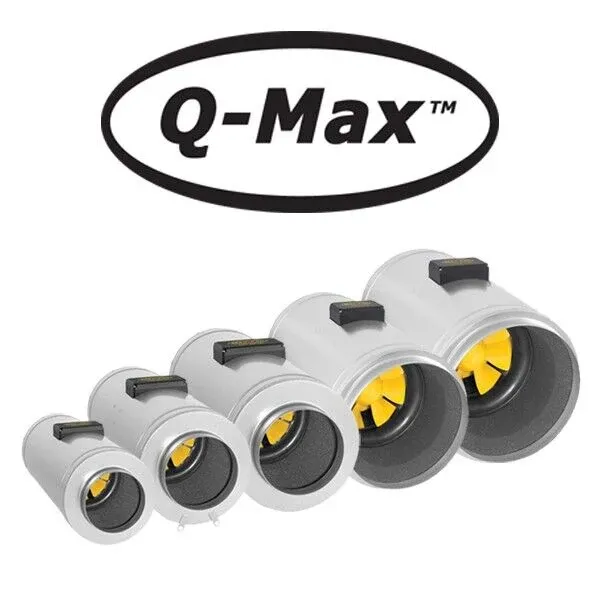

Can-Fan Q-Max EC 160 – 746 m³/h

Powerful and quiet EC inline fan for professional ventilation

Can-Fan Q-Max EC 160 is a high-performance silenced inline fan combining powerful airflow, low energy consumption and quiet operation in a compact professional ventilation solution. With a maximum airflow capacity of 746 m³/h and a 160 mm connection diameter, it is designed for efficient extraction and ventilation systems where both performance and noise control are important.

At the heart of the Q-Max EC is an energy-efficient EC motor combined with Can-Fan's advanced 3D rotor-stator system. This mixed-flow technology creates a uniform, turbulence-free airflow while maintaining high aerodynamic efficiency and reduced power consumption.

The fan motor is integrated into a specially designed silenced metal housing. This construction significantly reduces operating noise compared with conventional uninsulated inline fans, making the Q-Max particularly suitable for installations where powerful extraction must be combined with low noise levels.

EC motor technology also allows precise electronic speed control without the unwanted humming commonly associated with conventional voltage-controlled AC fans. The Q-Max EC supports 0–10 V regulation and can be combined with compatible Can-Fan EC controllers for precise airflow management.

For advanced ventilation installations, up to 10 compatible EC fans can be connected and controlled simultaneously using a Can-Fan EC Controller. This makes the Q-Max EC suitable for both individual ventilation systems and larger professional installations.

The Q-Max EC is manufactured in Germany and features integrated mounting hangers for straightforward installation. Its compact construction is designed for easy installation, operation and maintenance.

Key Benefits

• Maximum airflow capacity of 746 m³/h
• 160 mm duct connection
• Energy-efficient EC motor technology
• Advanced 3D rotor-stator system
• Powerful mixed-flow ventilation performance
• Uniform and turbulence-free airflow
• Silenced metal housing
• Reduced operating noise
• High aerodynamic efficiency
• Low energy consumption
• Precise 0–10 V speed regulation
• Compatible with Can-Fan EC controllers
• Speed and temperature control possible with compatible controller
• Up to 10 EC fans can be controlled together
• Integrated motor electronics
• Integrated mounting hangers
• Compact and easy-to-install construction
• Easy to use and maintain
• Meets applicable EU ErP requirements
• Manufactured in Germany

Technical Specifications

• Maximum airflow: 746 m³/h
• Duct connection: Ø 160 mm
• Motor type: EC
• Power consumption: 68 W
• Current: 0.6 A
• Voltage: 230 V
• Frequency: 50 Hz
• Speed control: 0–10 V
• Motor protection: TEC
• Insulation class: F
• Maximum ambient temperature: 40°C
• Housing material: metal
• Weight: approximately 7.2 kg
• Speed controller compatible: yes
• Integrated silencer: yes
• Integrated mounting hangers: yes

Application

• Designed for professional air extraction and ventilation systems
• Connect to Ø 160 mm ventilation ducting
• Suitable for continuous air extraction applications
• Particularly suitable where high airflow and reduced operating noise are required
• Can be combined with compatible Can-Fan carbon filters for complete air-extraction systems
• Use a compatible Can-Fan EC Controller for adjustable fan speed
• A compatible speed and temperature controller can be used for automatic climate-based regulation
• Up to 10 compatible EC fans can be connected to a single Can-Fan EC control system
• Install using the integrated mounting hangers
• Ensure unrestricted airflow around the inlet and outlet
• Do not exceed the maximum permitted ambient temperature of 40°C
• Electrical installation should be carried out according to applicable regulations and manufacturer instructions

Can-Fan Q-Max EC 160 combines a powerful 746 m³/h airflow capacity with efficient EC technology, integrated sound insulation and precise electronic control, making it an excellent ventilation solution for professional applications where performance, efficiency and quiet operation are equally important.

Can-Fan Q-Max EC 160 – 746 m³/h

Leistungsstarker und leiser EC-Rohrventilator für professionelle Belüftung

Can-Fan Q-Max EC 160 ist ein leistungsstarker schallgedämmter Rohrventilator, der hohe Luftleistung, niedrigen Energieverbrauch und leisen Betrieb in einer kompakten professionellen Belüftungslösung kombiniert. Mit einer maximalen Luftleistung von 746 m³/h und einem Anschlussdurchmesser von 160 mm eignet er sich für effiziente Abluft- und Belüftungssysteme, bei denen sowohl Leistung als auch Geräuschreduzierung entscheidend sind.

Im Zentrum des Q-Max EC arbeitet ein energieeffizienter EC-Motor in Kombination mit dem fortschrittlichen 3D-Rotor-Stator-System von Can-Fan. Diese Mixed-Flow-Technologie erzeugt einen gleichmässigen, turbulenzarmen Luftstrom und verbindet hohe aerodynamische Effizienz mit reduziertem Energieverbrauch.

Der Ventilatormotor ist in ein speziell entwickeltes schallgedämmtes Metallgehäuse integriert. Diese Konstruktion reduziert die Betriebsgeräusche gegenüber herkömmlichen ungedämmten Rohrventilatoren deutlich und macht den Q-Max besonders geeignet für Installationen, bei denen hohe Abluftleistung mit niedrigem Geräuschpegel kombiniert werden soll.

Die EC-Motortechnologie ermöglicht zusätzlich eine präzise elektronische Drehzahlregelung ohne störende Brummgeräusche, wie sie bei konventionell spannungsgeregelten AC-Ventilatoren auftreten können. Der Q-Max EC unterstützt eine 0–10-V-Regelung und kann mit kompatiblen Can-Fan EC Controllern für eine präzise Luftleistungssteuerung kombiniert werden.

Bei grösseren Belüftungsanlagen können bis zu 10 kompatible EC-Ventilatoren gleichzeitig über einen Can-Fan EC Controller angeschlossen und gesteuert werden. Dadurch eignet sich der Q-Max EC sowohl für einzelne Belüftungssysteme als auch für grössere professionelle Installationen.

Der Q-Max EC wird in Deutschland hergestellt und verfügt über integrierte Aufhängungen für eine einfache Montage. Die kompakte Konstruktion wurde für eine unkomplizierte Installation, Bedienung und Wartung entwickelt.

Wichtigste Vorteile

• Maximale Luftleistung von 746 m³/h
• Ø 160 mm Rohranschluss
• Energieeffiziente EC-Motortechnologie
• Fortschrittliches 3D-Rotor-Stator-System
• Leistungsstarke Mixed-Flow-Technologie
• Gleichmässiger und turbulenzarmer Luftstrom
• Schallgedämmtes Metallgehäuse
• Reduzierte Betriebsgeräusche
• Hohe aerodynamische Effizienz
• Niedriger Energieverbrauch
• Präzise 0–10-V-Drehzahlregelung
• Mit Can-Fan EC Controllern kompatibel
• Drehzahl- und Temperaturregelung mit kompatiblem Controller möglich
• Bis zu 10 EC-Ventilatoren gemeinsam steuerbar
• Integrierte Motorelektronik
• Integrierte Montageaufhängungen
• Kompakte und montagefreundliche Konstruktion
• Einfache Bedienung und Wartung
• Erfüllt die geltenden EU-ErP-Anforderungen
• Hergestellt in Deutschland

Technische Daten

• Maximale Luftleistung: 746 m³/h
• Anschlussdurchmesser: Ø 160 mm
• Motortyp: EC
• Leistungsaufnahme: 68 W
• Stromaufnahme: 0,6 A
• Spannung: 230 V
• Frequenz: 50 Hz
• Drehzahlregelung: 0–10 V
• Motorschutz: TEC
• Isolationsklasse: F
• Maximale Umgebungstemperatur: 40 °C
• Gehäusematerial: Metall
• Gewicht: ca. 7,2 kg
• Drehzahlregelung möglich: ja
• Integrierte Schalldämmung: ja
• Integrierte Montageaufhängungen: ja

Anwendung

• Für professionelle Abluft- und Belüftungssysteme entwickelt
• An Ø 160 mm Lüftungsrohre anschliessen
• Für kontinuierliche Abluftanwendungen geeignet
• Besonders geeignet, wenn hohe Luftleistung und niedrige Betriebsgeräusche erforderlich sind
• Mit kompatiblen Can-Fan Aktivkohlefiltern zu einem vollständigen Abluftsystem kombinierbar
• Für regelbare Lüfterleistung einen kompatiblen Can-Fan EC Controller verwenden
• Mit kompatiblem Drehzahl- und Temperaturregler ist eine automatische klimabhängige Steuerung möglich
• Bis zu 10 kompatible EC-Ventilatoren können über ein Can-Fan EC Steuerungssystem gemeinsam geregelt werden
• Für die Montage die integrierten Aufhängungen verwenden
• Für ungehinderten Luftstrom an Ein- und Auslass sorgen
• Maximale zulässige Umgebungstemperatur von 40 °C nicht überschreiten
• Elektrische Installation entsprechend den geltenden Vorschriften und Herstellerangaben durchführen

Can-Fan Q-Max EC 160 kombiniert eine leistungsstarke Luftförderung von 746 m³/h mit effizienter EC-Technologie, integrierter Schalldämmung und präziser elektronischer Regelung und eignet sich dadurch ideal für professionelle Belüftungsanwendungen, bei denen Leistung, Effizienz und leiser Betrieb gleichermassen wichtig sind.
