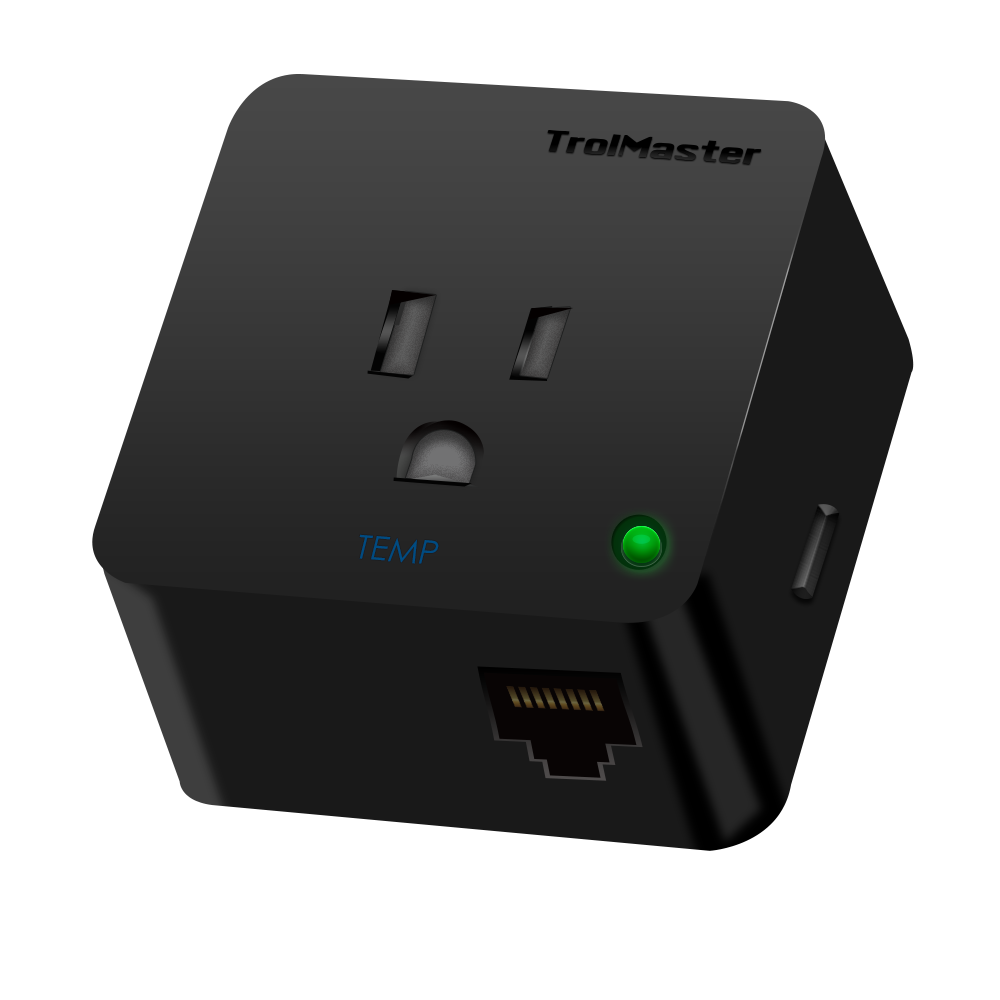

TrolMaster DST-1 Temperature Device Station

The TrolMaster DST-1 is a Temperature Device Station designed to connect and control standard heating and cooling equipment through the TrolMaster Hydro-X Environmental Control System.

The module allows compatible temperature-control equipment to be integrated directly into the Hydro-X system, providing automatic operation according to the temperature settings configured on the controller.

The DST-1 supports equipment operating within the worldwide voltage range of 100–240 V AC, 50/60 Hz, with a maximum output current of 10 A.

Compatible heating or cooling equipment can be connected directly to the Device Station, allowing Hydro-X to automatically switch the connected device ON or OFF according to the required temperature-control strategy.

An integrated LED status indicator provides clear information about the operating condition of the module. Different LED patterns indicate whether the DST-1 is connected, addressed, switched ON or OFF, or has detected an overload.

The addressing button allows the module to be linked to the Hydro-X controller during initial installation.

For additional control, pressing and holding the button on the DST-1 provides a manual override function, allowing the connected heating or cooling device to be switched ON or OFF independently when required.

The module uses RJ12 connections for communication with the Hydro-X system. Two RJ12 cables and an RJ12 T-Splitter are included for straightforward Plug & Play integration.

Key Benefits

• Temperature Device Station
• Designed for the TrolMaster Hydro-X system
• Controls compatible heating equipment
• Controls compatible cooling equipment
• Automatic temperature-based device control
• Supports 100–240 V AC equipment
• Maximum output current: 10 A
• Manual ON/OFF override
• Integrated LED status indicator
• Overload indication
• Module addressing function
• RJ12 connection
• Plug & Play installation
• Global plug-type versions available
• RJ12 cables included
• RJ12 T-Splitter included

Technical Specifications

• Product type: Temperature Device Station
• Input voltage: 100–240 V AC, 50/60 Hz
• Output voltage: 100–240 V AC, 50/60 Hz
• Maximum output current: 10 A
• Operating temperature: 0–50°C
• Operating humidity: 90%
• Connection system: RJ12
• LED status indicator: yes
• Manual override: ON / OFF
• Addressing function: yes
• Plug & Play: yes

Scope of Delivery

• 1 × TrolMaster DST-1 Temperature Device Station
• 1 × RJ12 cable, approx. 4.88 m
• 1 × RJ12 cable, approx. 1.22 m
• 1 × RJ12 T-Splitter

TrolMaster DST-1 Temperature Device Station

Die TrolMaster DST-1 Temperature Device Station wurde entwickelt, um standardmässige Heiz- und Kühlgeräte mit dem TrolMaster Hydro-X Klimasteuerungssystem zu verbinden und automatisch zu steuern.

Das Modul ermöglicht die direkte Integration kompatibler Temperaturgeräte in das Hydro-X System und steuert diese automatisch entsprechend den am Controller eingestellten Temperaturwerten.

Der DST-1 unterstützt Geräte innerhalb des weltweiten Spannungsbereichs von 100–240 V AC, 50/60 Hz und bietet einen maximalen Ausgangsstrom von 10 A.

Kompatible Heiz- oder Kühlgeräte können direkt an die Device Station angeschlossen werden. Dadurch kann Hydro-X das angeschlossene Gerät entsprechend der konfigurierten Temperaturregelung automatisch ein- oder ausschalten.

Eine integrierte LED-Statusanzeige informiert übersichtlich über den aktuellen Betriebszustand des Moduls. Unterschiedliche LED-Signale zeigen an, ob der DST-1 verbunden und adressiert ist, ein- oder ausgeschaltet ist oder eine Überlastung erkannt wurde.

Über die Adressierungstaste kann das Modul bei der Erstinstallation mit dem Hydro-X Controller verbunden und zugewiesen werden.

Für zusätzliche Kontrolle bietet der DST-1 eine manuelle Übersteuerungsfunktion. Durch Drücken und Halten der Taste kann das angeschlossene Heiz- oder Kühlgerät bei Bedarf unabhängig ein- oder ausgeschaltet werden.

Das Modul kommuniziert über RJ12-Anschlüsse mit dem Hydro-X System. Zwei RJ12-Kabel und ein RJ12 T-Splitter sind für eine einfache Plug-&-Play-Integration im Lieferumfang enthalten.

Wichtigste Vorteile

• Temperature Device Station
• Für das TrolMaster Hydro-X System entwickelt
• Steuerung kompatibler Heizgeräte
• Steuerung kompatibler Kühlgeräte
• Automatische temperaturabhängige Gerätesteuerung
• Unterstützt Geräte mit 100–240 V AC
• Maximaler Ausgangsstrom: 10 A
• Manuelle ON/OFF-Übersteuerung
• Integrierte LED-Statusanzeige
• Überlastungsanzeige
• Adressierungsfunktion
• RJ12-Anschluss
• Plug-&-Play-Installation
• Verschiedene globale Steckerversionen verfügbar
• RJ12-Kabel inklusive
• RJ12 T-Splitter inklusive

Technische Daten

• Produkttyp: Temperature Device Station
• Eingangsspannung: 100–240 V AC, 50/60 Hz
• Ausgangsspannung: 100–240 V AC, 50/60 Hz
• Maximaler Ausgangsstrom: 10 A
• Betriebstemperatur: 0–50 °C
• Betriebsfeuchtigkeit: 90 %
• Verbindungssystem: RJ12
• LED-Statusanzeige: ja
• Manuelle Übersteuerung: ON / OFF
• Adressierungsfunktion: ja
• Plug & Play: ja

Lieferumfang

• 1 × TrolMaster DST-1 Temperature Device Station
• 1 × RJ12-Kabel, ca. 4,88 m
• 1 × RJ12-Kabel, ca. 1,22 m
• 1 × RJ12 T-Splitter
