Temperature / Humidity Station

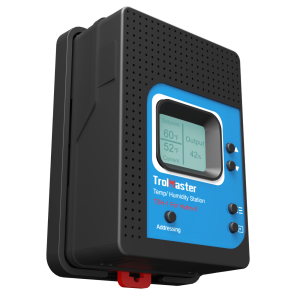

TrolMaster TSH-1 Temperature / Humidity Station

The TrolMaster TSH-1 is a Temperature / Humidity Station designed to provide variable 0–10 V analog control for compatible environmental equipment connected to TrolMaster Hydro-X systems.

The TSH-1 can be configured to control either a temperature device or a humidity device that accepts a variable 0–10 V input signal.

This allows compatible equipment to be controlled proportionally instead of using simple ON/OFF switching. The variable output can adjust connected equipment according to changing environmental conditions and the settings configured through the Hydro-X controller.

The TSH-1 can control compatible variable-speed fans, vents and other environmental devices that accept a 0–10 V control signal.

Separate day and night idle-speed settings are built directly into the TSH-1. Separate day and night environmental setpoints can also be configured through the connected HCS controller, providing flexible control for different light-cycle conditions.

An integrated LCD display provides convenient access to operating information and simplifies setup and operation directly at the module.

The TSH-1 is compatible with Hydro-X HCS-1, Hydro-X Pro HCS-2 and Hydro-X Plus HCS-3 controllers, allowing the same module to be integrated into different generations of the TrolMaster environmental control platform.

RJ12 connections provide straightforward Plug & Play integration with the control system. Two RJ12 cables and an RJ12 T-Splitter are included for installation.

A MicroSD slot allows firmware updates to be installed directly on the module.

Key Benefits

• Temperature / Humidity control station
• Variable 0–10 V analog output
• Assignable to temperature control
• Assignable to humidity control
• Proportional equipment control
• Controls compatible variable-speed fans
• Controls compatible vents
• Supports other compatible 0–10 V devices
• Separate day idle-speed setting
• Separate night idle-speed setting
• Separate day/night setpoints through HCS controller
• Integrated LCD display
• Compatible with Hydro-X HCS-1
• Compatible with Hydro-X Pro HCS-2
• Compatible with Hydro-X Plus HCS-3
• RJ12 connection
• Plug & Play installation
• MicroSD slot for firmware updates

Technical Specifications

• Product type: Temperature / Humidity Station
• Output voltage: 0–10 V
• Maximum current: 1 A
• Operating temperature: 0–50°C
• Operating humidity: 90%
• Display: LCD
• Control assignment: temperature or humidity
• Connection system: RJ12
• Firmware update interface: MicroSD
• Maximum MicroSD capacity for firmware updates: 32 GB
• Plug & Play: yes

Compatibility

• TrolMaster Hydro-X HCS-1
• TrolMaster Hydro-X Pro HCS-2
• TrolMaster Hydro-X Plus HCS-3
• Compatible variable-speed fans
• Compatible vents
• Compatible equipment with 0–10 V control input

Scope of Delivery

• 1 × TrolMaster TSH-1 Temperature / Humidity Station
• 1 × RJ12 cable, approx. 4.88 m
• 1 × RJ12 cable, approx. 1.22 m
• 1 × RJ12 T-Splitter

TrolMaster TSH-1 Temperatur-/Luftfeuchtigkeitsstation

Die TrolMaster TSH-1 Temperatur-/Luftfeuchtigkeitsstation wurde zur variablen analogen 0–10-V-Steuerung kompatibler Klimageräte innerhalb der TrolMaster Hydro-X Systeme entwickelt.

Der TSH-1 kann entweder zur Steuerung eines Temperaturgeräts oder eines Luftfeuchtigkeitsgeräts konfiguriert werden, das ein variables 0–10-V-Eingangssignal unterstützt.

Dadurch können kompatible Geräte proportional gesteuert werden, anstatt lediglich ein- und ausgeschaltet zu werden. Der variable Ausgang ermöglicht die Anpassung angeschlossener Geräte entsprechend den aktuellen Klimabedingungen und den am Hydro-X Controller konfigurierten Einstellungen.

Der TSH-1 kann kompatible drehzahlregelbare Ventilatoren, Lüftungsklappen und weitere Klimageräte steuern, die ein 0–10-V-Steuersignal unterstützen.

Separate Leerlauf-Drehzahleinstellungen für Tag und Nacht sind direkt im TSH-1 integriert. Zusätzlich können über den verbundenen HCS Controller separate Tag- und Nacht-Sollwerte eingestellt werden, wodurch eine flexible Steuerung für unterschiedliche Lichtphasen möglich ist.

Das integrierte LCD-Display ermöglicht eine komfortable Anzeige der Betriebsinformationen und erleichtert die Einrichtung und Bedienung direkt am Modul.

Der TSH-1 ist mit Hydro-X HCS-1, Hydro-X Pro HCS-2 und Hydro-X Plus HCS-3 kompatibel und kann dadurch mit unterschiedlichen Generationen der TrolMaster Klimasteuerung verwendet werden.

RJ12-Anschlüsse ermöglichen eine einfache Plug-&-Play-Integration in das Steuerungssystem. Zwei RJ12-Kabel und ein RJ12 T-Splitter sind für die Installation im Lieferumfang enthalten.

Ein MicroSD-Steckplatz ermöglicht Firmware-Updates direkt am Modul.

Wichtigste Vorteile

• Temperatur-/Luftfeuchtigkeits-Steuerungsstation
• Variabler analoger 0–10-V-Ausgang
• Für Temperaturregelung konfigurierbar
• Für Luftfeuchtigkeitsregelung konfigurierbar
• Proportionale Gerätesteuerung
• Steuerung kompatibler drehzahlregelbarer Ventilatoren
• Steuerung kompatibler Lüftungsklappen
• Unterstützt weitere kompatible 0–10-V-Geräte
• Separate Leerlauf-Drehzahl für den Tag
• Separate Leerlauf-Drehzahl für die Nacht
• Separate Tag-/Nacht-Sollwerte über HCS Controller
• Integriertes LCD-Display
• Kompatibel mit Hydro-X HCS-1
• Kompatibel mit Hydro-X Pro HCS-2
• Kompatibel mit Hydro-X Plus HCS-3
• RJ12-Anschluss
• Plug-&-Play-Installation
• MicroSD-Steckplatz für Firmware-Updates

Technische Daten

• Produkttyp: Temperatur-/Luftfeuchtigkeitsstation
• Ausgangsspannung: 0–10 V
• Maximaler Strom: 1 A
• Betriebstemperatur: 0–50 °C
• Betriebsfeuchtigkeit: 90 %
• Display: LCD
• Steuerungszuweisung: Temperatur oder Luftfeuchtigkeit
• Verbindungssystem: RJ12
• Firmware-Update-Schnittstelle: MicroSD
• Maximale MicroSD-Kapazität für Firmware-Updates: 32 GB
• Plug & Play: ja

Kompatibilität

• TrolMaster Hydro-X HCS-1
• TrolMaster Hydro-X Pro HCS-2
• TrolMaster Hydro-X Plus HCS-3
• Kompatible drehzahlregelbare Ventilatoren
• Kompatible Lüftungsklappen
• Kompatible Geräte mit 0–10-V-Steuereingang

Lieferumfang

• 1 × TrolMaster TSH-1 Temperatur-/Luftfeuchtigkeitsstation
• 1 × RJ12-Kabel, ca. 4,88 m
• 1 × RJ12-Kabel, ca. 1,22 m
• 1 × RJ12 T-Splitter
