Thermostat Station 2

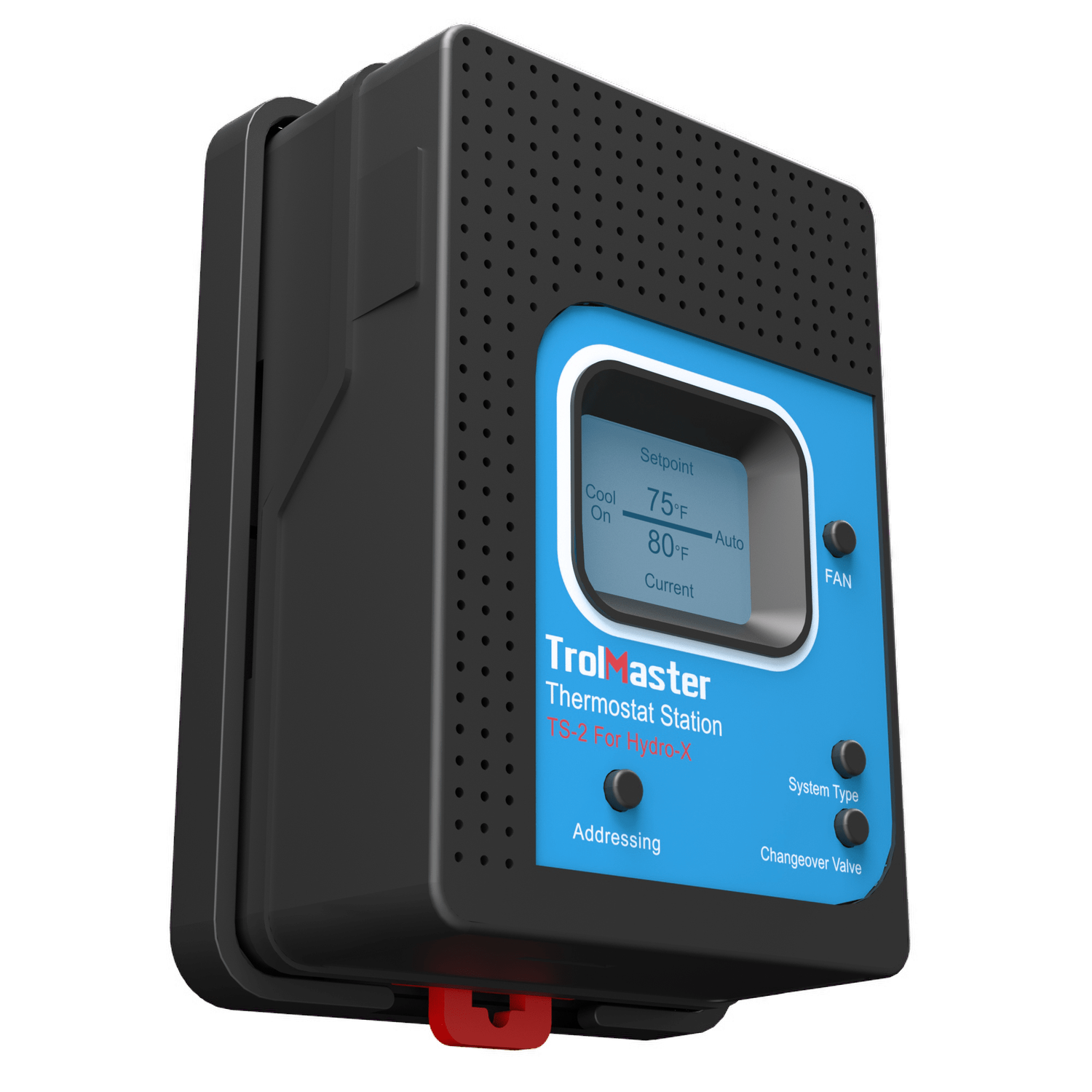

TrolMaster TS-2 Thermostat Station 2

The TrolMaster TS-2 Thermostat Station 2 is designed to integrate compatible standard HVAC systems with the TrolMaster Hydro-X Environmental Control System.

The TS-2 replaces the conventional thermostat normally connected to the HVAC system, allowing the equipment to be controlled directly through Hydro-X.

Unlike the TS-1, the TS-2 supports a wider range of HVAC equipment, including compatible heat pump and multi-stage HVAC systems.

Installation uses the same low-voltage thermostat cable found on standard HVAC systems. Standard color-coded thermostat wiring simplifies integration with compatible heating and cooling equipment.

Once connected, Hydro-X provides centralized control of the HVAC system and allows separate environmental settings to be configured for day and night operation.

A single Hydro-X system can support up to four TS modules, allowing multiple compatible HVAC systems to be managed from one central environmental controller.

The TS-2 also provides an adjustable activation delay for each connected HVAC system. This helps prevent multiple systems from starting simultaneously, reducing high start-up inrush current and allowing up to four HVAC systems to be controlled more safely.

An integrated LCD display provides convenient access to operating information and simplifies setup directly at the module.

Each TS-2 can be individually addressed within the Hydro-X system, while the Plug & Play design and RJ12 connections simplify integration into the control network.

A MicroSD slot allows firmware updates to be installed directly on the module.

Key Benefits

• Thermostat Station 2 for Hydro-X
• Replaces a conventional HVAC thermostat
• Compatible with standard HVAC systems
• Supports compatible heat pump systems
• Supports compatible multi-stage HVAC systems
• Low-voltage thermostat connection
• Standard color-coded thermostat wiring
• Separate day and night settings
• Adjustable HVAC activation delay
• Helps reduce simultaneous start-up current
• Up to 4 TS modules per Hydro-X system
• Controls multiple compatible HVAC systems
• Integrated LCD display
• Individual address assignment
• Seamless Hydro-X integration
• Plug & Play installation
• MicroSD firmware updates
• RJ12 cables included
• RJ12 T-Splitter included

Technical Specifications

• Product type: Thermostat Station 2
• Output voltage: 24 V
• Maximum current: 1 A
• Operating temperature: 0–50°C
• Operating humidity: 90%
• Display: LCD
• Connection to Hydro-X: RJ12
• Maximum TS modules per Hydro-X system: 4
• Adjustable activation delay: yes
• Firmware update interface: MicroSD
• Maximum MicroSD capacity for firmware updates: 32 GB
• Address assignment: yes
• Plug & Play: yes

Scope of Delivery

• 1 × TrolMaster TS-2 Thermostat Station
• 1 × RJ12 cable, approx. 4.88 m
• 1 × RJ12 cable, approx. 1.22 m
• 1 × RJ12 T-Splitter

TrolMaster TS-2 Thermostat Station 2

Die TrolMaster TS-2 Thermostat Station 2 wurde entwickelt, um kompatible Standard-HVAC-Systeme in das TrolMaster Hydro-X Klimasteuerungssystem zu integrieren.

Der TS-2 ersetzt den herkömmlichen Thermostat des HVAC-Systems und ermöglicht dadurch die direkte Steuerung der angeschlossenen Anlage über Hydro-X.

Im Gegensatz zum TS-1 unterstützt der TS-2 ein breiteres Spektrum an HVAC-Geräten, einschliesslich kompatibler Wärmepumpen und mehrstufiger HVAC-Systeme.

Für die Installation wird dieselbe Niedervolt-Thermostatverkabelung verwendet, die bei Standard-HVAC-Systemen eingesetzt wird. Die üblichen farbcodierten Thermostatanschlüsse erleichtern die Integration mit kompatiblen Heiz- und Kühlgeräten.

Nach der Verbindung ermöglicht Hydro-X eine zentrale Steuerung des HVAC-Systems sowie separate Einstellungen für den Tag- und Nachtbetrieb.

Ein einzelnes Hydro-X System unterstützt bis zu vier TS-Module. Dadurch können mehrere kompatible HVAC-Systeme über einen zentralen Klimacontroller verwaltet werden.

Der TS-2 verfügt zusätzlich über eine einstellbare Einschaltverzögerung für jedes angeschlossene HVAC-System. Dadurch kann verhindert werden, dass mehrere Anlagen gleichzeitig starten. Dies reduziert hohe Einschaltströme und ermöglicht eine sicherere Steuerung von bis zu vier HVAC-Systemen.

Das integrierte LCD-Display ermöglicht eine komfortable Anzeige der Betriebsinformationen und erleichtert die Einrichtung direkt am Modul.

Jeder TS-2 kann innerhalb des Hydro-X Systems individuell adressiert werden. Das Plug-&-Play-Design und die RJ12-Anschlüsse vereinfachen gleichzeitig die Integration in das Steuerungsnetzwerk.

Ein MicroSD-Steckplatz ermöglicht Firmware-Updates direkt am Modul.

Wichtigste Vorteile

• Thermostat Station 2 für Hydro-X
• Ersetzt einen herkömmlichen HVAC-Thermostat
• Mit Standard-HVAC-Systemen kompatibel
• Unterstützt kompatible Wärmepumpensysteme
• Unterstützt kompatible mehrstufige HVAC-Systeme
• Niedervolt-Thermostatanschluss
• Standardmässige farbcodierte Thermostatverkabelung
• Separate Einstellungen für Tag und Nacht
• Einstellbare HVAC-Einschaltverzögerung
• Reduziert gleichzeitige hohe Einschaltströme
• Bis zu 4 TS-Module pro Hydro-X System
• Steuerung mehrerer kompatibler HVAC-Systeme
• Integriertes LCD-Display
• Individuelle Adressierungsfunktion
• Nahtlose Hydro-X Integration
• Plug-&-Play-Installation
• MicroSD-Firmware-Updates
• RJ12-Kabel inklusive
• RJ12 T-Splitter inklusive

Technische Daten

• Produkttyp: Thermostat Station 2
• Ausgangsspannung: 24 V
• Maximaler Strom: 1 A
• Betriebstemperatur: 0–50 °C
• Betriebsfeuchtigkeit: 90 %
• Display: LCD
• Verbindung zum Hydro-X: RJ12
• Maximale Anzahl TS-Module pro Hydro-X System: 4
• Einstellbare Einschaltverzögerung: ja
• Firmware-Update-Schnittstelle: MicroSD
• Maximale MicroSD-Kapazität für Firmware-Updates: 32 GB
• Adressierungsfunktion: ja
• Plug & Play: ja

Lieferumfang

• 1 × TrolMaster TS-2 Thermostat Station
• 1 × RJ12-Kabel, ca. 4,88 m
• 1 × RJ12-Kabel, ca. 1,22 m
• 1 × RJ12 T-Splitter
