Water Detector （WD-1）

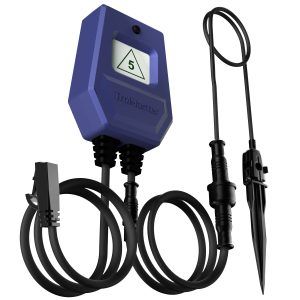

TrolMaster WD-1 Water Detector

The TrolMaster WD-1 is a water detector designed for integration with the TrolMaster Aqua-X Irrigation Control System.

The WD-1 can be used in two different ways. It can operate as a conventional water-leak detector to monitor a floor or other area for unwanted water, or it can be used as a water-verification monitor to confirm that scheduled irrigation has actually taken place.

For irrigation verification, the detector can be positioned where runoff accumulates or where water is introduced into the growing medium. Individual Aqua-X pump or solenoid outputs can then be assigned to a specific WD-1.

Whenever the assigned pump or solenoid is activated, the WD-1 must detect water within an adjustable delay period. If no water is detected, the Aqua-X system can identify a potential pump or solenoid failure and send an irrigation-failure alert to the user.

Up to 25 WD-1 Water Detectors can be connected to a single Aqua-X system, allowing multiple irrigation zones or monitoring points to be supervised.

Water detectors can also be used with the Aqua-X Pro Auto-Fill function. Two compatible water detectors are positioned at different levels inside the nutrient reservoir. When the liquid level falls below the lower sensor, Aqua-X Pro can activate a pump or solenoid to refill the reservoir until the upper sensor detects water.

The integrated LCD display provides convenient operating information, while the Addressing Button allows individual WD-1 detectors to be identified within the Aqua-X system.

A Touch Spot, RJ12 T-Splitter and long RJ12 connection cable are included for straightforward installation.

Key Benefits

• Water detector for Aqua-X
• Water-leak detection
• Irrigation verification
• Detects missing irrigation events
• Helps identify pump failures
• Helps identify solenoid failures
• Adjustable water-detection delay
• User alerts for irrigation failure
• Individual assignment to pump or solenoid outputs
• Supports up to 25 WD-1 detectors per Aqua-X
• Supports Aqua-X Pro Auto-Fill applications
• Integrated LCD display
• Addressing Button
• Touch Spot included
• RJ12 connection
• RJ12 T-Splitter included
• Suitable for multi-zone irrigation monitoring

Technical Specifications

• Product type: Water Detector
• Compatible system: Aqua-X
• Functions: leak detection / irrigation verification
• Maximum WD-1 detectors per Aqua-X: 25
• Operating temperature: 0–50°C
• Operating humidity: 90%
• Display: LCD
• Addressing Button: yes
• Connection: RJ12
• RJ12 cable length: approx. 4.88 m
• Touch Spot: included

Scope of Delivery

• 1 × TrolMaster WD-1 Water Detector
• 1 × Touch Spot
• 1 × RJ12 T-Splitter
• 1 × RJ12 cable, approx. 4.88 m

The WD-1 may not reliably detect Reverse Osmosis (RO) water because its dissolved-solids content can be too low for detection.

TrolMaster WD-1 Wassermelder

Der TrolMaster WD-1 ist ein Wassermelder zur Integration in das TrolMaster Aqua-X Bewässerungssteuerungssystem.

Der WD-1 kann auf zwei unterschiedliche Arten eingesetzt werden. Er kann als klassischer Wasserleck-Sensor einen Boden oder anderen Bereich auf unerwünschtes Wasser überwachen oder als Bewässerungskontrolle bestätigen, dass ein geplanter Bewässerungsvorgang tatsächlich stattgefunden hat.

Zur Bewässerungskontrolle kann der Sensor dort positioniert werden, wo Drainagewasser gesammelt wird oder Wasser in das Kultursubstrat gelangt. Einzelne Pumpen- oder Magnetventilausgänge des Aqua-X Systems können einem bestimmten WD-1 zugewiesen werden.

Wenn die zugewiesene Pumpe oder das Magnetventil aktiviert wird, muss der WD-1 innerhalb einer einstellbaren Verzögerungszeit Wasser erkennen. Wird kein Wasser erkannt, kann das Aqua-X System einen möglichen Pumpen- oder Magnetventilfehler erkennen und eine Warnmeldung über einen Bewässerungsfehler an den Benutzer senden.

Bis zu 25 WD-1 Wassermelder können mit einem einzelnen Aqua-X System verbunden werden. Dadurch lassen sich mehrere Bewässerungszonen oder Überwachungspunkte kontrollieren.

Wassermelder können zusätzlich für die Auto-Fill-Funktion des Aqua-X Pro verwendet werden. Zwei kompatible Wassermelder werden auf unterschiedlichen Höhen im Nährstofftank positioniert. Sinkt der Flüssigkeitsstand unter den unteren Sensor, kann Aqua-X Pro eine Pumpe oder ein Magnetventil aktivieren und den Tank auffüllen, bis der obere Sensor Wasser erkennt.

Das integrierte LCD-Display ermöglicht eine komfortable Anzeige der Betriebsinformationen. Über die Adressierungstaste können einzelne WD-1 Wassermelder innerhalb des Aqua-X Systems identifiziert werden.

Ein Touch Spot, RJ12 T-Splitter und ein langes RJ12-Anschlusskabel sind für eine einfache Installation im Lieferumfang enthalten.

Wichtigste Vorteile

• Wassermelder für Aqua-X
• Erkennung von Wasserlecks
• Kontrolle von Bewässerungsvorgängen
• Erkennt fehlgeschlagene Bewässerung
• Unterstützt die Erkennung von Pumpenfehlern
• Unterstützt die Erkennung von Magnetventilfehlern
• Einstellbare Verzögerungszeit zur Wassererkennung
• Warnmeldungen bei Bewässerungsfehlern
• Individuelle Zuordnung zu Pumpen- oder Magnetventilausgängen
• Unterstützt bis zu 25 WD-1 Sensoren pro Aqua-X
• Unterstützt Aqua-X Pro Auto-Fill-Anwendungen
• Integriertes LCD-Display
• Adressierungstaste
• Touch Spot inklusive
• RJ12-Anschluss
• RJ12 T-Splitter inklusive
• Für Mehrzonen-Bewässerungsüberwachung geeignet

Technische Daten

• Produkttyp: Wassermelder
• Kompatibles System: Aqua-X
• Funktionen: Leckerkennung / Bewässerungskontrolle
• Maximale Anzahl WD-1 pro Aqua-X: 25
• Betriebstemperatur: 0–50 °C
• Betriebsfeuchtigkeit: 90 %
• Display: LCD
• Adressierungstaste: ja
• Anschluss: RJ12
• RJ12-Kabellänge: ca. 4,88 m
• Touch Spot: inklusive

Lieferumfang

• 1 × TrolMaster WD-1 Wassermelder
• 1 × Touch Spot
• 1 × RJ12 T-Splitter
• 1 × RJ12-Kabel, ca. 4,88 m

Der WD-1 kann Reverse-Osmosis-Wasser (RO) möglicherweise nicht zuverlässig erkennen, da der Gehalt an gelösten Feststoffen für die Erkennung zu niedrig sein kann.
